home > produtos > conversores analógicos > TCA 600


TCA 600

Conversores isolados de sinais analógicos de instrumentação como
4-20mA, 0-10V, entre outras diversas escalas, para Frequência de Pulsos


DESCRIÇÃO

Construído em formato modular compacto e de simples instalação, estes módulos convertem uma vasta gama de sinais analógicos de instrumentação para saída em frequência variável de pulsos 24Vcc.

Uma típica aplicação para o conversor TCA 600 é converter para pulsos em freqüência sinais analógicos provenientes dos mais diversos instrumentos e sensores para controladores programáveis que não tenham entrada analógica, mas que possuam entrada digital de contagem rápida.

O conversor modelo TCA 600 também proporciona isolação entre os sinais de entrada e saída.


CARACTERÍSTICAS


FAIXAS PARA O SINAL DE ENTRADA

0 a 20 mA 0 a 50 mV 0 a 1 V 0 a 10 V
4 a 20 mA 0 a 100 mV 0 a 5 V 2 a 10 V
+/- 20 mA 0 a 200 mV 1 a 5 V +/- 10 V
  0 a 500 mV +/- 5 V

FAIXAS DE FREQUÊNCIA DA SAÍDA

0 a 100 Hz 0 a 300 Hz 0 a 1 kHz 0 a 10 kHz
0 a 200 Hz 0 a 500 Hz 0 a 2 kHz 0 a 20 kHz
    0 a 5 kHz

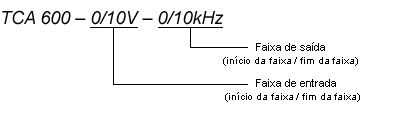

CÓDIGO PARA ENCOMENDA

Exemplo: Entrada de 0 a 10V, faixa de frequência de saída de 0 a 10kHz
TCA 600-0/10V-0/10KHz


TCA 600 Conversor Analógico 4a20mA, 0a10V e outras escalas para Frequência de Pulsos 24Vcc
