home > produtos > conversores analógicos > TCA 400


TCA 400

Transdutores isolados de Corrente Alternada para sinais analógicos de instrumentação como 4a20mA, 0a10V entre outras escalas


DESCRIÇÃO

Contruído em formato modular compacto e de simples instalação, estes conversores atuam como transdutores e transmissores de sinais, convertendo medidas de corrente alternada em sinais padrão de instrumentação.

O transdutor TCA 400 pode ser utilizado para efetuar a medida de corrente intercalado diretamente no segmento de circuito a ser medido ou de forma indireta através de transformadores de corrente.

Estes transdutores também proporcionam isolação entre a corrente medida em sua entrada e o sinal de saída.


CARACTERÍSTICAS


FAIXAS DE CORRENTE AC DE ENTRADA

0 a 10 mA 0 a 100 mA 0 a 1 A 0 a 5 A
0 a 20 mA 0 a 200 mA 0 a 2 A 0 a 10 A
0 a 50 mA 0 a 500 mA

FAIXAS PARA O SINAL DE SAÍDA

0 a 20 mA 0 a 50 mV 0 a 1 V 0 a 10 V
4 a 20 mA 0 a 100 mV 0 a 5 V 2 a 10 V
  0 a 200 mV 1 a 5 V
  0 a 500 mV

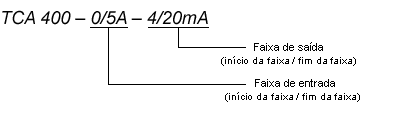

CÓDIGO PARA ENCOMENDA

Exemplo: Entrada 0 a 5Aac, saída 4 a 20mA
TCA 400-0/5A-4/20mA


TCA 400 Transdutor de Corrente Alternada para 4a20mA, 0a10V e outras escalas
