home > produtos > conversores analógicos > TCA 410


TCA 410

Transdutores isolados de Tensão Alternada para sinais analógicos de instrumentação como 4a20mA, 0a10V entre outras escalas


DESCRIÇÃO

Contruído em formato modular compacto e de simples instalação, estes conversores atuam como transdutores e transmissores de sinais, convertendo medidas de tensão alternada em sinais padrão de instrumentação.

O transdutor TCA 410 pode ser utilizado para efetuar a medida de tensão intercalado diretamente no circuito a ser medido ou de forma indireta através de transformadores de tensão.

Estes transdutores também proporcionam isolação entre a tensão medida em sua entrada e o sinal de saída.


CARACTERÍSTICAS


FAIXAS DE TENSÃO AC DE ENTRADA

0 a 150 Vac 0 a 250 Vac 0 a 400 Vac 0 a 600 Vac
0 a 200 Vac 0 a 300 Vac 0 a 500 Vac

Obs.: Possibilidade de fornecimento para medidas de baixas tensões alternadas sob consulta.


FAIXAS PARA O SINAL DE SAÍDA

0 a 20 mA 0 a 50 mV 0 a 1 V 0 a 10 V
4 a 20 mA 0 a 100 mV 0 a 5 V 2 a 10 V
  0 a 200 mV 1 a 5 V
  0 a 500 mV

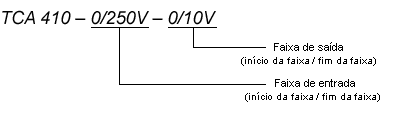

CÓDIGO PARA ENCOMENDA

Exemplo: Entrada 0 a 250Vac, saída 0 a 10V
TCA 410-0/250V-0/10V


TCA 410 Transdutor de Tensão Alternada para 4a20mA, 0a10V e outras escalas
