TCA 100

Conversores e isoladores para sinais analógicos de instrumentação como 4a20mA, 0a10V entre outras escalas


DESCRIÇÃO

Construído em formato modular compacto de simples instalação, estes conversores atuam como transdutores, condicionadores e transmissores de sinais, atendendo uma vasta gama de aplicações onde exista a necessidade de apenas isolar ou converter e isolar os mais diversos tipos de sinais de instrumentação com precisão e confiabilidade.

O modelo TCA 100, além de proporcionar isolação entre o sinal de entrada e o sinal de saída, também proporciona isolação da alimentação do módulo permitindo assim uma tripla isolação entre sinais e alimentação.


CARACTERÍSTICAS


FAIXAS PARA O SINAL DE ENTRADA

0 a 20 mA 0 a 20 mV 0 a 1 V 0 a 10 V
4 a 20 mA 0 a 50 mV 0 a 5 V 2 a 10 V
+/- 20 mA 0 a 60 mV 1 a 5 V +/- 10 V
  0 a 100 mV +/- 5 V
  0 a 200 mV
  0 a 500 mV

FAIXAS PARA O SINAL DE SAÍDA

0 a 20 mA 0 a 50 mV 0 a 1 V 0 a 10 V
4 a 20 mA 0 a 100 mV 0 a 5 V 2 a 10 V
  0 a 200 mV 1 a 5 V +/- 10 V
  0 a 500 mV +/- 5 V

CÓDIGO PARA ENCOMENDA

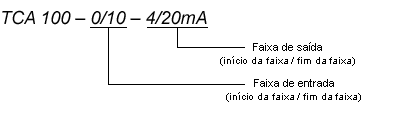

Exemplo 1: Entrada 0 a 10V, saída 4 a 20mA
TCA 100-0/10V-4/20mA

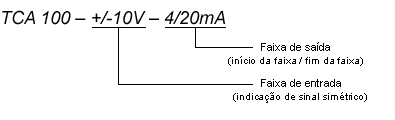

Exemplo 2: Entrada simétrica -10V a +10V, saída 4 a 20mA
TCA 100-+/-10V-4/20mA


TCA 100 Conversor analógico 4a20mA, 0a10V e outras escalas
