TDA 410
Indicador digital de painel para sinais analógicos de instrumentação como
4-20mA, 0-10V entre outras escalas
DESCRIÇÃO
Estes indicadores digitais para instalação em painel em formato modular DIN são utilizados para exibir valores de sinais analógicos padrão de instrumentação provenientes de sensores, transdutores, instrumentos ou de saídas analógicas de controladores programáveis e podem exibir o valor absoluto da grandeza analógica de entrada (0 a 10V , 0 a 20mA, 4 a 20mA , etc.) ou seu valor porcentual correspondente (0 a 100%) e possuem indicação de até 4 dÃgitos.
CARACTERÍSTICAS
- Disponibilidade para diversos sinais de entrada
e formas de exibição.
- Alimentação em 24 Vcc ou 110Vca ou 220Vca.
- Formato modular DIN.
- Dimensões mecânicas: 97,5x49,5x96mm (LxAxP).
- Rasgo no painel: 91x43mm (LxA).
- Conexões por bornes para cabos até 1,5mm2.
- Outras faixas do sinal de entrada e formas de exibição disponíveis sob consulta.
FAIXAS PARA A TENSÃO DE ALIMENTAÇÃO
| TENSÃO |
REPRESENTAÇÃO NO CÓDIGO |
| |
|
| 110Vca |
1 |
| 220Vca |
2 |
| 24Vcc |
3 |
FAIXAS PARA O SINAL DE ENTRADA
| SINAL |
REPRESENTAÇÃO NO CÓDIGO |
| |
|
| 0 a 10V |
0/10V |
| 0 a 20mA |
0/20mA |
| 4 a 20mA |
4/20mA |
FAIXAS PARA EXIBIÇÃO
| EXIBIÇÃO |
REPRESENTAÇÃO NO CÓDIGO |
| |
|
| 0 a 100% |
0/100.0 (para qualquer entrada) |
| 0 a 10V |
0/10.00 |
| 0 a 20mA |
0/20.0 |
| 4 a 20mA |
4/20.0 |
CÓDIGO PARA ENCOMENDA

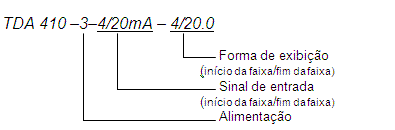

Exemplo 1: Entrada 4 a 20mA, exibição 4 a 20mA, alimentação 24Vcc

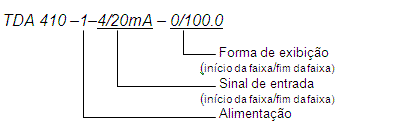

Exemplo 2: Entrada 4 a 20mA, exibição 0 a 100%, alimentação 110Vca
TDA 410 (Indicador p/ sinais analógicos)
